Trolli公司引进了提高生产线的包装作业线
中国包装机械门户网 · 2016-05-05 09:11:46 1797 次浏览
摘要:德国的甜点制造商Trolli GmbH采用了全自动的包装作业线,该包装线装备了多功能机器人以提高公司的迷你松弹汉堡生产线的产量。

导读:德国的甜点制造商Trolli GmbH采用了全自动的包装作业线,该包装线装备了多功能机器人以提高公司的迷你松弹汉堡生产线的产量。

width=400

每分钟可烹制并打包540个松弹“汉堡包”

德国本土的Trolli有限公司旗下的菲尔特公司,同时也是迈德乐集团的隶属机构,是一家专业的甜点生产商,产品包括松弹糖果,棉花糖和甘草口香糖。自1980年起,Trolli汉堡包便闻名遐迩,成为Trolli公司的招牌。Trolli汉堡包是一种松弹的甜点,由数层果味橡皮糖和食糖泡沫叠加在一块小圆面包上制成,外形酷似一个汉堡包。2013年5月,Trolli公司从格哈德.舒伯特有限公司引进了一条新型的包装作业线,这条生产线可自动组装并打包外型更小的产品——Trolli迷你汉堡包,且生产速度达到每分钟540个。

之前随意地堆放在带铰链的塑料托盘里的情况已一去不复返,而今Trolli迷你汉堡包的三大组成部分(“小圆面包”,“奶酪和生菜”,“汉堡包和小圆面包”)均有设定好的组装流程。为了达到所要求的每分钟540个的生产速度,甜点的1620个独立的组成部分必须同时被组装到塑料托盘里。舒伯特公司凭借TLM-F44包装作业线达到了上述产量要求。TLM-F44之所以拥有如此高的生产速度,是因为它包含了17台子机,强化了18台TLM-F4四轴式拣货与灌装机器人和若干台两轴式TLM-F2机器人。

该包装作业线融合了两大模块传递区域,其中之一便是长达30米的轨道区域,这是迄今为止舒伯特公司应用的最长的轨道。而TLM包装作业线另一传递模块区域便是一款获得专利的单轴轨道运行的机器人,该款机器人采用非接触式能量供应和数据传输。在轨道区域的每个端口均设有一个转折点已确保为加载的模块能随着较低的轨道返回至另一端。在Trolli的30米的轨道区域内,30个传递模块共同协作,将塑料盘运送至拣货区进行拣货,随后将已经拣货的塑料盘运送至打包站。第二轨道区将已打包的塑料盘运载至超声波密封器进行密封包装。

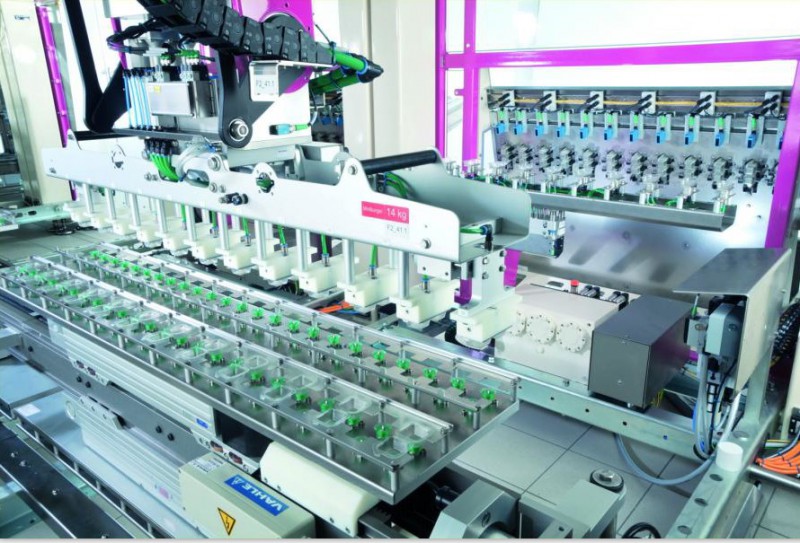

单功能传递模块可自主移动,而会有一个传递模块循环放置塑料盘。随后多功能传递模块将聚集到一起并扮演链式传送机的角色帮助完成拣货与灌装工序。一旦盘子被填满,单功能传递模块将散开并循环不断地将这些盘子从包装线上取下。这条包装作业线可在小空间内发挥出高度的灵活性。最前面的两台子机各自拥有多路联接的塑料盘装载盒,联合式TLM-F3机器人配备专门设计的吸附器或钳子用来将物品从装载盒中取出,也就是将塑料盘从盒子中取出并传递给TLM-F2机器人,由它将盘子放入到相应的传递模块的机床上进行下一步操作。机床上有两排杯子,每排12个。随后传递模块整体移动至拣货站,在这里最前面的三条成品运输带为Trolli迷你汉堡包的底部部分进行送料。紧接着三条成品运输带会为迷你汉堡包的中间部分和顶部部分进行送料。送料机横向排列于包装线上方。

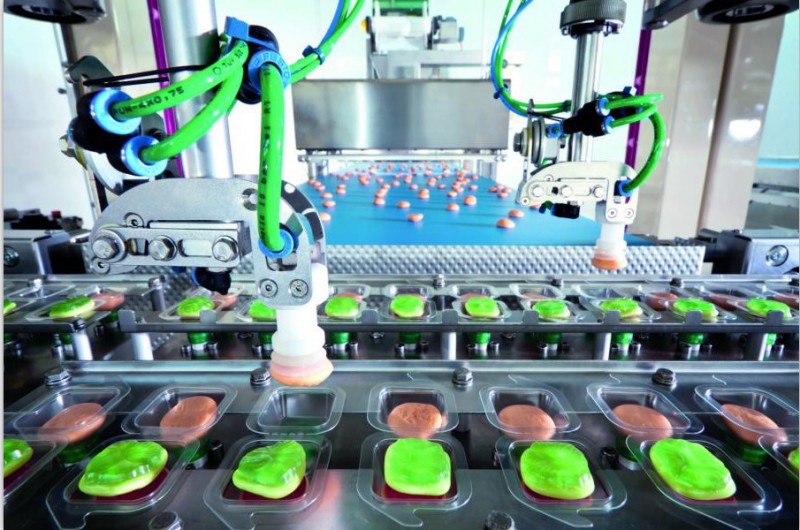

扫描仪对果味橡皮糖的位置,旋转方向,底部或顶部表面进行记录。TLM-F4机器人负责挑选产品。如果正确的一面朝上,机器人会直接将产品放入塑料盘一半的位置。如果汉堡的成分有异需要返回,那么它会立即进入位于成品运输带旁边的返回单元。一旦汉堡变质,拣货机器人会将变质的汉堡挑选出来。

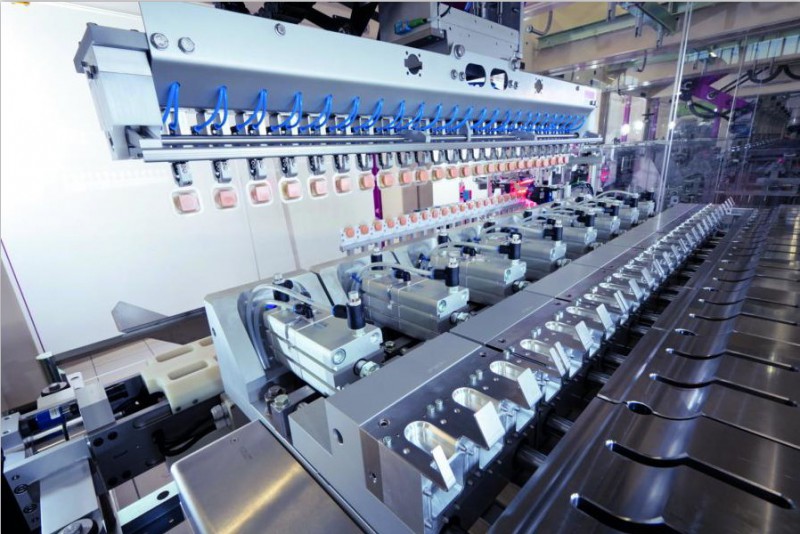

果味橡皮糖汉堡通过拣货线后便算制作完成,汉堡的底部和中间部分占据盘子的一半,而另外一半则由顶部占据。传递模块将这些盘子运送至打包站。在打包站内,TLM-F2机器人取出一排塑料盘并将它们放置在一张自动打包台上进行打包。另外一台TLM-F2机器人负责取出打包好的塑料盘并就近放入位于第二轨道区域的传递模块内衬板中。塑料盘在机床隔间内进行打包。在随后的传送过程中,帕格贴标系统会在每个塑料盘上贴上标签,之后伟迪捷公司出产的Wolke编码器会在塑料盘上打印一个编号,而这个编号会由康耐视公司的设想系统进行检验。打包且标记的塑料盘由内衬板中取出并送至密封车间。

为了更好的密封性,Trolli公司采用一套超声波系统,这套系统不仅密封性可靠,同时也确保顾客能够轻易撕开贴在盘子上的小标签。密封完成后,一个两轴式机器人将提起包装物并将它们放到卸货传送带上。已完成的产品将接受检重秤和金属探测器的检验。

Trolli总裁赫伯特.迈德乐先生高度赞扬了TLM科技的高度灵活性。新型的TLM包装作业线承担了大量的Trolli迷你汉堡包和Trolli比萨的组装和打包工作。总裁先生说道:“舒伯特线不仅推动了企业发展,同时也为我们开创了改革创新的自由天地。我们正计划着进行海外投资。”



width=400
width=400
width=400
